為使用戶對氣動葫蘆的使用、維護和管理等方面知識有較清晰、全面的了解，特編輯《HQ型氣動葫蘆使用說明書》。本《使用說明書》從氣動葫蘆的用途、工作原理、種類與主要技術性能參數，到結構特征、安裝調試，以及使用、保養和維修等方面，給予了全面的介紹，供有關技術管理、安裝使用、設備維修等相關人員使用，以期達到相關人員掌握氣動葫蘆的基本知識，確保設備能夠順利安裝和安全運行，從而提高機器的運行工效和使用壽命，同時能夠給用戶創造更大的價值，并帶來較好的效益。

      在設備使用前請?jiān)敿?xì)閱讀本《使用說明書》，如有疑問請立即向我公司咨詢。使用過程中，請嚴格按照本說明書注意事項及操作要求使用。我們殷切希望用戶將使用中發現的問題，以及有關改進的意見和建議能夠及時地反饋給我們，以便進一步提高產品性能，更好地為用戶服務。

 <img src="upfile/images/2021/07/27/16273687257174833.jpg" alt="氣動葫蘆廠家/>

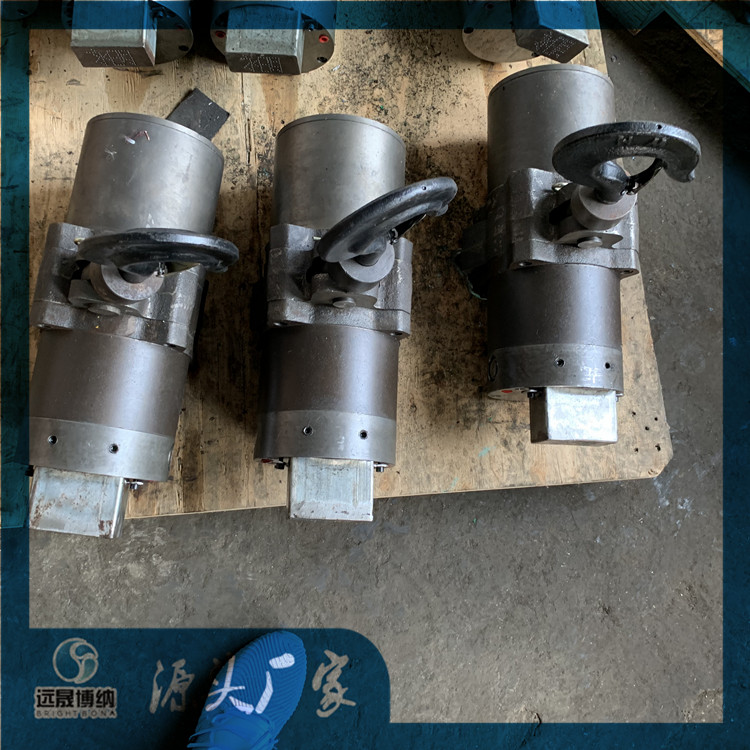

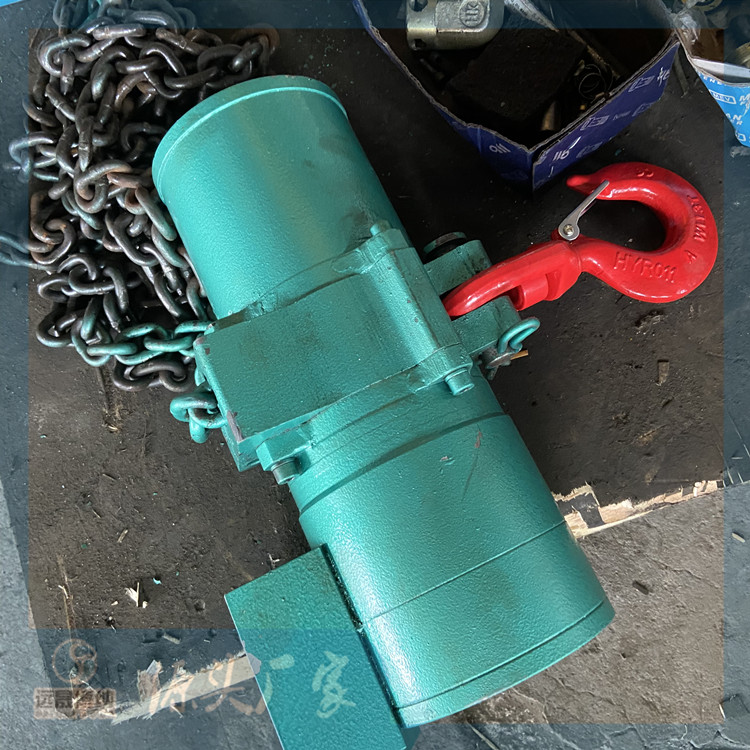

HQ型氣動葫蘆

    一.概述

     1  氣動葫蘆是目前世界上理想的起重設備。在工業發達國家早已被廣泛采用。它具有電動葫蘆不可比擬的優點：

。

a  耐酸堿、蒸汽、抗高粉塵。

b  體積小、輕便，重量為電動葫蘆的1/3~1/8。

    2  正是基于上述優點，氣動葫蘆可廣泛應用于石油、化工、煤礦、紡織、機械生產、船舶、     等領域。

    3   型號說明：

    產品的型號命名方式如下：

                                        示例：提升高度為3m、額定起重量為10t的氣動葫蘆表示為：HQ10-3。

二．HQ氣動葫蘆的構成與功用

（一）其構成

1、帶有鏈輪和過載保護的減速箱；

2、中央部分；上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成；

3、帶有制動功能的馬達；

4、連接風源的控制部分以及操作閥；

5、鏈條；

6、吊鉤組。

（二）功用（主要介紹減速箱、馬達、連接風源的控制部分）

1、帶有鏈輪和過載保護的減速箱；包括三級行星減速齒輪組及過截調節兩部分。

（1）三級行星減速齒輪組：高速馬達輸入軸通過三級行星減速齒輪減速后輸出到鏈輪，帶動鏈條工作。

（2）過截調節：由調整螺絲、壓蓋、蝶行彈簧和壓在初級行星減速齒輪組周內齒輪兩側的銅摩擦片組成。當負載產生的旋轉力小于過載摩擦力時，周內齒輪不動從而使氣動葫蘆工作。當負載產生的旋轉力大于過載摩擦力時周內齒輪打滑，氣動葫蘆不工作。過載摩擦力的調節是通過松（或緊）調整螺絲來調節蝶行彈簧的彈力來實現的，從而起到過截保護作用。

 2、帶有制動功能的馬達：主要包括缸筒、轉子、葉片和兩端缸蓋部分。

 （1）、葉輪發動機工作原理。（見附圖2）葉片馬達由氣缸套1、轉子2和兩端 缸蓋三部分組成。轉子裝在氣缸套內， 葉片裝在轉子的槽3內。葉片與缸套 內壁及兩端缸蓋接觸，每?jī)蓚€(gè)相鄰的 葉片形成一個腔室6，由于4.1葉片 的面積比4.2葉片的面積大，當輸入 壓縮空氣時，作用在4.1葉片上的力 大于作用在4.2葉片上的力，產生轉 子扭矩，轉子轉動。當腔室轉到排氣 口7時，壓縮空氣被排出。潤滑腔8 在馬達葉片槽之間，它確保在250－ 500小時的使用中，不斷潤滑馬達。 圖中箭頭標明了轉子的運動方向和空 氣的相應流動方向。

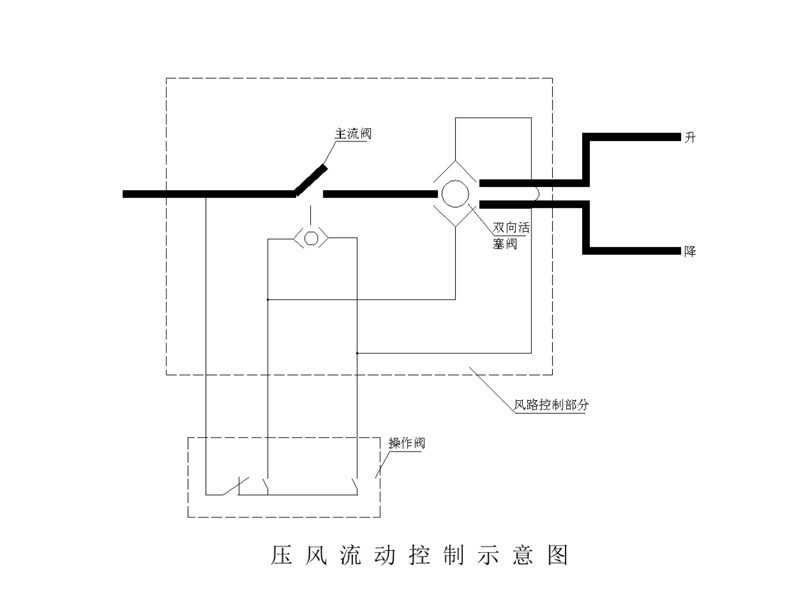

 2、連接風源的控制部分以及操作閥；通過按動操作閥使主流閥打開，向雙向旋轉閥腔內進氣，在按動操作閥的同時雙向旋轉閥轉動打開閥門向馬達氣缸進氣。風源控制部分的原理。（見下圖）。

三、氣動葫蘆的動力源

氣動葫蘆的動力源是壓縮空氣，為了使氣動葫蘆正常工作，對壓縮空氣需滿足：

1、壓縮空氣清潔、干燥，即空氣中夾雜的微粒尺寸小于40um，夾雜的微粒數量低于每立方米5克。

2、為保證氣動葫蘆壓縮空氣的質量，保證壓縮空氣過濾良好，并使氣動葫蘆供風量滿足要求，必需正確連接粗過濾裝置和精過濾裝置如下圖所示：

一般要求氣動葫蘆進氣管不小于DN20，且要求接有過濾裝置，一般要求進氣管直徑比出氣管直徑大一個以上的規格型號。

3、為了保證供風質量，還需保證粗過濾裝置、精過濾裝置及連接用的風管本身內部的清潔，為此必須在入井前對粗過濾裝置、精過濾裝置及連接用的風管進行封口，以免臟物進入其內，下井后還需用風壓吹掃干凈后方可連接投入使用。還要求定期清掃保證其清潔（要求一月一次）。
