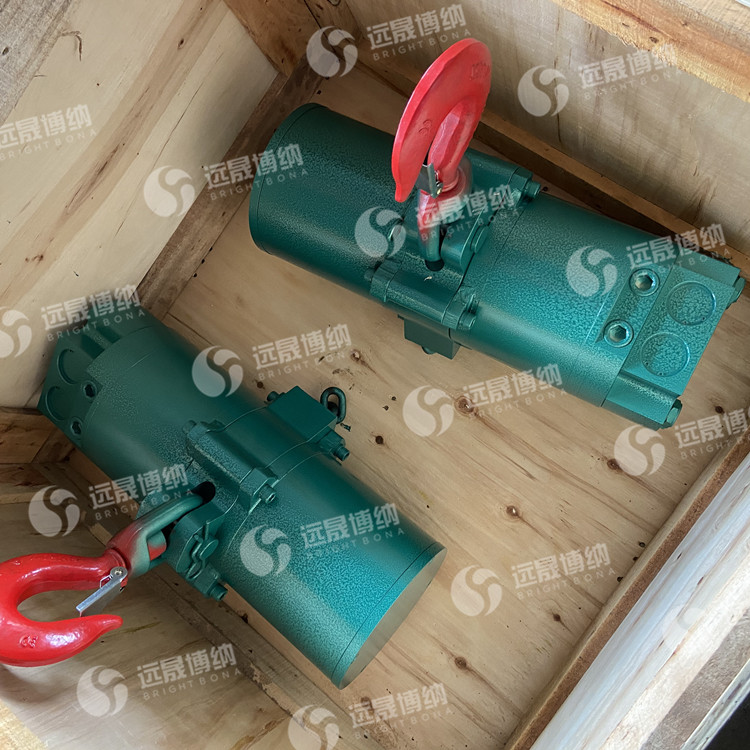

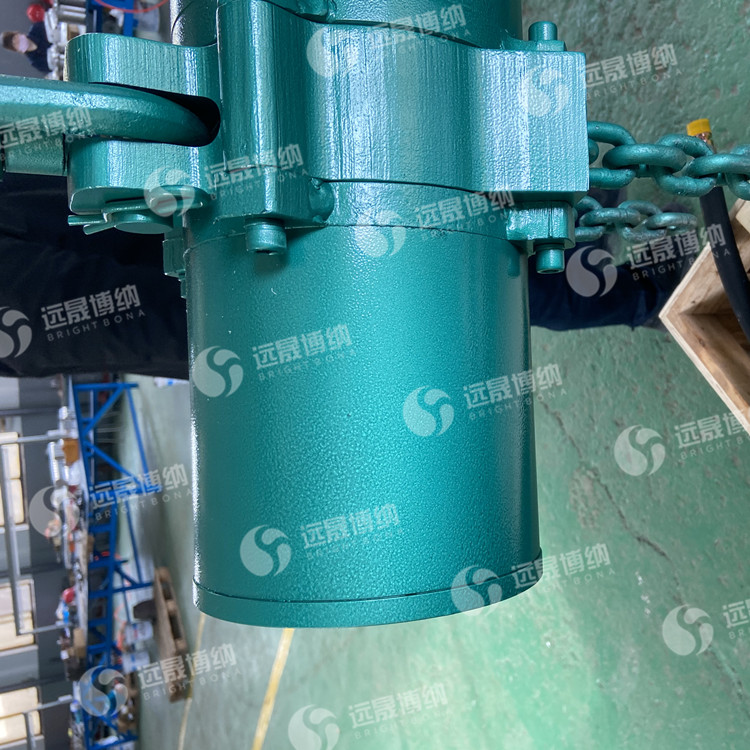

HQ3(3-16)氣動葫蘆 環鏈氣動葫蘆 防爆氣動葫蘆 堅固耐用 廠家銷售
HQ氣動葫蘆的構成與功用
(一)其構成
1、帶有鏈輪和過載保護的減速箱;
2、中央部分;上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成;
3、帶有制動功能的馬達;
4、連接風源的控制部分以及操作閥;

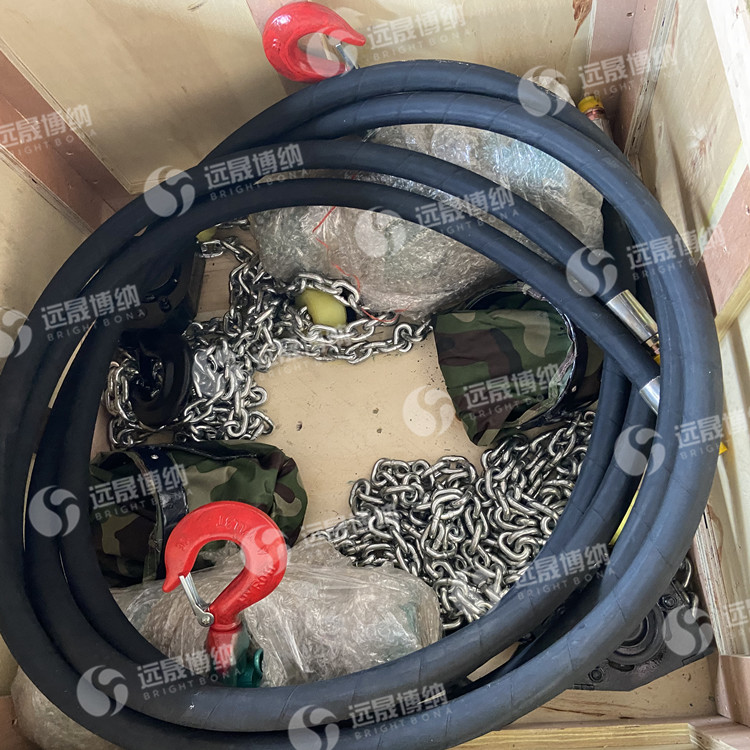

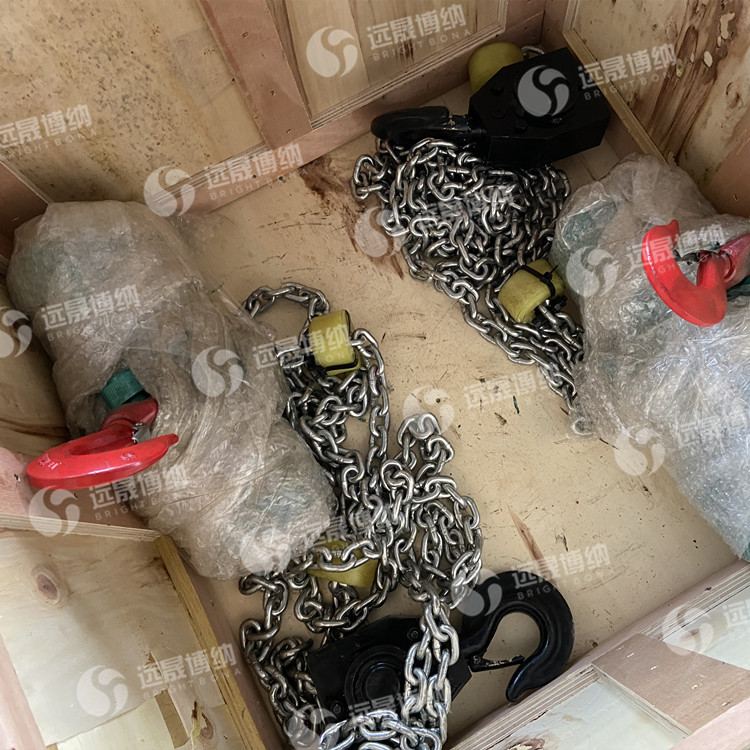

5、鏈條;
6、吊鉤組。
(二)功能
1、帶有鏈輪和過載保護的減速箱;包括三級行星減速齒輪及過截調節兩部分。
(1)三級行星減速齒輪組:高速馬達輸入軸后通過三級行星減速齒輪減速后輸入到鏈輪,帶動鏈條工作。(2)過截調節:由調節螺絲、壓蓋、蝶行彈簧和壓在初級行星減速齒輪組周內齒輪兩側的銅摩擦片組成。當負載產生的旋轉力小于過載摩擦力時,周內齒輪不動從而使氣動葫蘆工作。當負載產生的旋轉力大于過載摩擦力時周內齒輪打滑,氣動葫蘆不工作。過載摩擦力的調節是通過送(或緊)調整螺絲來調節碟行彈簧的彈力來實現的,從而起到過載保護作用。
2、帶有自動功能的馬達:主要包括缸筒、轉子、葉片和兩端缸蓋部分。
(1)葉輪發動機工作原理。
葉片馬達由氣缸、轉子和兩端缸蓋三部分組成。轉子裝在氣缸套內,葉片裝在轉子的槽內。葉片與缸套內壁及兩端缸蓋接觸,每?jī)蓚€(gè)相鄰的葉片形成一個腔室,由于葉片的面積比葉片面積大,當輸入壓縮空氣時,作用在葉片上的力大于在葉片上的力,產生轉子扭矩,轉子轉動。當腔室轉到排氣口時,壓縮空氣被排出。潤滑腔在馬達葉片槽之間,它確保在500小時的使用中,不斷潤滑馬達。
本文描述:HQ3(3-16)氣動葫蘆,環鏈氣動葫蘆,防爆氣動葫蘆,氣動葫蘆廠家等產品,詳情可關注山東遠晟博納機電設備
